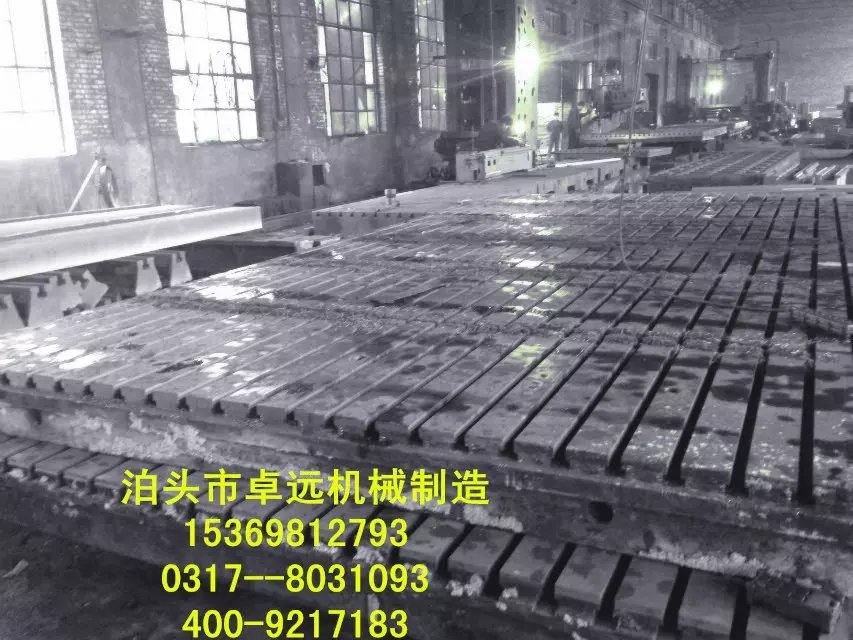

T型槽平臺的生產技術標準
時間：2015/11/30 9:03:50
瀏覽量：376
產品別名：T型槽平臺、T型槽平板、T型槽焊接平臺、T型槽基礎平臺、T型槽裝配平臺、T型槽鉚焊平臺、T型槽試驗平臺、單T型槽平臺。
用途：應用于動力機械設備的裝配、調試、焊接、鉚焊用的基準。表面帶有T形槽，可以固定機械設備。
材質：優質高強度灰口鑄鐵HT200-250，工作面硬度為HB170-240，鑄件經過兩次人工退火600℃-700℃或自然時效2-3年，完全去除內應力，精度穩定，耐磨性能好。
規格：100×100—3000×6000(mm)，特殊規格可根據用戶需求制造。
生產技術標準
1、平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。
2、平板的鑄造表面應清除型砂且平整，涂漆牢固。
3、精度登記為0級-3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周?chē)牧系挠捕?。工作面堵塞的砂孔應不多?個，且砂孔之間的間距應不小于80mm。
4、平板應采用優質細密的灰口鑄鐵或合金等材料制造，其工作面硬度應為170-220HB。
5、平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra的最大允許值為5um。
6、平板工作面的平面度公差見表2的規定。
7、平板工作面采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。
