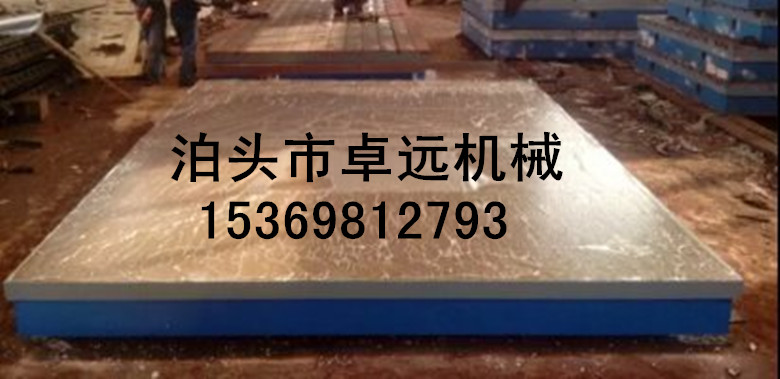

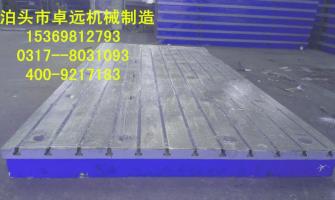

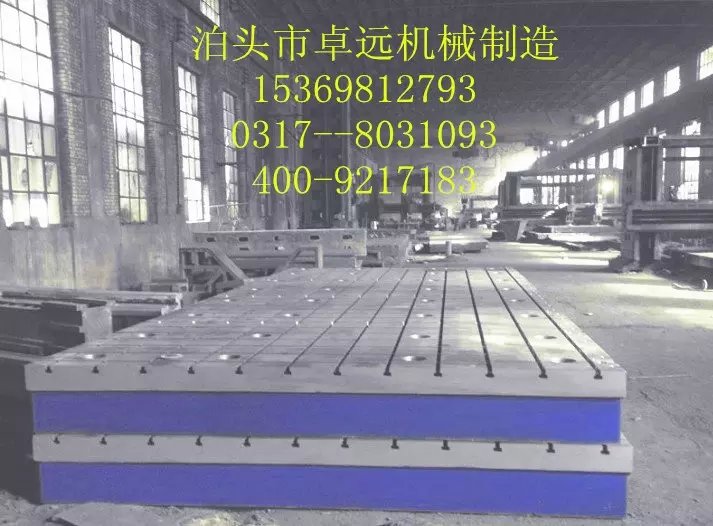

鑄鐵平板又稱鑄鐵平臺，外觀基本上是箱體式，工作面有長方形、正方形、圓形等，材料為HT200-300，QT400-600，采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等，是用于工件、設備檢測、劃線、裝配、焊接、組裝、鉚焊的平面基準量具。

鑄鐵平臺一定要有精準的平面度，要想有精準的平面度必須具備一以下幾個條件：

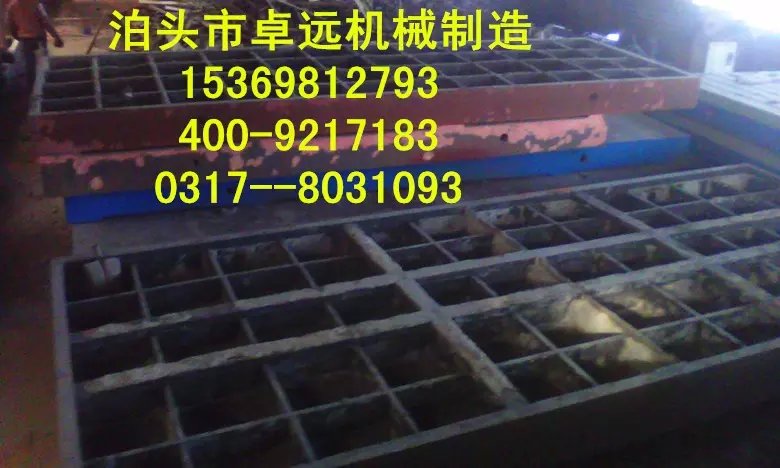

1.厚度要求：主要包括平臺上工作面厚度，側圍厚度和高度，以及底面筋板的厚度、高度和密度。

2.材質要求：高強度鑄鐵HT200-300,硬度:HB170-240。

3.制造標準：按JB/T7974-1999制造。

4.人工退火：在回火窯經過600-700度高溫退火時效處理。自然時效：按國標標準應該是2-3年自然時效，由于此工序時間太長，企業受資金周轉影響已不可能等待那么長時間，多以激振器通過振動時效代替。雖然這種工藝的效果尚未明確，但在國際上已普遍使用。

5.沙眼與氣孔：0級與1級平臺不允許有氣孔與沙眼，2級和3級可以用與平臺同材質固體填充氣孔沙眼。注意：填充物的的硬度一定要低于平臺本身的硬度。

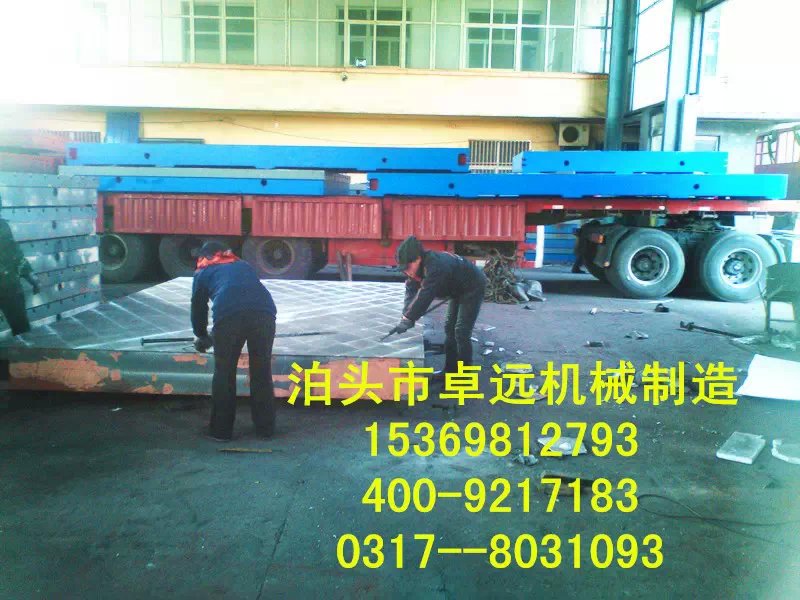

6.鏟刮工藝：人工鏟刮在鑄鐵平臺加工過程中是最重要的工藝，它決定了鑄鐵平臺的平面度誤差大小，以及工作面的可接觸點數。0級板平臺在每邊為25㎜平方的范圍內不少于25點；1級平臺在每邊為25㎜平方的范圍內不少于20點；2級平板平臺在每邊為25㎜平方的范圍內不少于16點；3級平板平臺在每邊為25㎜平方的范圍內不少于12點。鏟刮完成后平臺四個邊棱倒鈍。

7.清砂與涂漆：平臺底面清砂要徹底，干凈且噴涂紅色防銹漆。側面要平整后再涂漆，一般涂籃漆或綠漆。

8.包裝要求：鐵板包裝和木制包裝兩種形式，平臺表面用塑料膜封裝，這種包裝適于平板內陸運輸，并有良好的防潮、防震、防銹和防野蠻裝卸等保護平板的措施,以確保安全運抵現場。主要是木質包裝，盡量選用厚質木材覆蓋平臺上工作面，必要時做全封閉包裝。包裝前平臺工作面防銹措施一定要做好。

9.鑄鐵的運輸：因為大型鑄鐵平臺具有載重大的特點，根據這個特點，所以它的自身的重量也很大，在使用和運輸時要注意，不能和小型的鑄鐵量具類的工件一樣對待,所以運輸要求如下：

(1).為了防止鑄鐵平板發生的變形，在吊裝鑄鐵平板時，要用四根同樣長度的鋼絲繩同時掛住鑄鐵平板上得四個起重孔，將鑄鐵平板平穩吊裝在運輸工具上。

(2).將鑄鐵平板支承點墊好、墊平，保證每個支撐點受力均勻，保證整個鑄鐵平板平穩。

(3).在平臺裝車后，檢查是否有懸空，如有懸空要墊實，避免振動。平臺不要摞放過高以免擠壓變形。

(4).運輸平板時要保證不超載，不超速，不疲勞駕駛，不在天氣惡劣的情況下運輸。

10.配件選擇：主要是支架選擇，支架用材為壁厚1.5-2mm的方鋼和角鐵，焊接密度和結構要合理，調節螺栓要旋轉通暢。

11.安裝調試：鑄鐵平板應安裝在通風、干燥的環境中，并遠離熱源、有腐蝕的氣體、有腐蝕的液體。鑄鐵平板安裝時將鑄鐵平板的各個支撐點用調整墊鐵墊好、墊實，由專業技術人員將鑄鐵平板調整至合格精度。一般先用用框式水平儀調平，在用光學合像水平儀或電子合像水平儀再進行一次平面度誤差測量，如有問題可要求平臺生產商來現場鏟刮修復。

12.正確使用：鑄鐵平臺在調試完成后即可使用。室溫控制在20±5℃，把平板的工作面擦拭干凈，在確認沒有問題的情況下使用。

(1).鑄鐵平板使用時要輕拿輕放工件，不要集中使用一個區域，盡量均勻使用整個鑄鐵平臺的有效面積。不要在鑄鐵平板上挪動比較粗糙的工件，以免對鑄鐵平板工作面造成磕碰、劃傷等損壞。工件的重量更不可以超過平板的額定載荷，否則會(huì )造成工作質量降低，還有可能損壞平板的結構，甚至會(huì )造成平板變形，使之損壞，無法使用。

(2).為了防止鑄鐵平板整體變形，使用完畢后，要將工件從鑄鐵平板上拿下來，避免工件長時間對鑄鐵平板重壓造成鑄鐵平板的變形。

(3).鑄鐵平板不用時要及時將工作面洗凈，然后涂上一層防銹油，并用防銹紙蓋上，用鑄鐵平板的外包裝將鑄鐵平板蓋好，以防止平時不注意造成對鑄鐵平板工作面的損傷。

(4).鑄鐵平板按國家標準實行定期周檢，檢定周期根據具體情況可為6-12個月。

質量檢測：

1、工作表面不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。

2、工作表面不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各種鑄造表面應清除型砂、且表面平整，涂漆牢固。各棱邊應修鈍。在精度等級低于“00”級的平板工作面上，對于直徑小于15mm的砂孔允許用相同的材料堵塞，其硬度應低于周?chē)牧系挠捕?。在工作面上堵塞的部位應不多于四處，其相互之間的距離應不小于80mm。

3、相對兩個側面上，應設置有安裝手柄、吊環等吊裝設施的螺紋孔或圓柱孔。設計吊裝位置時應考慮盡量減少因吊裝而引起的變動。

4、根據用戶要求，在板工作面上設置螺紋孔或溝槽后，這些部位不應出現高于工作面的凸起現象。

5、應采用優質細顆料的灰口鑄鐵或合金鑄鐵制造。

6、工作面的硬度應為HB 170-220。

7、工作面應采用刮削工藝，對于“3”級平板工作面也可以采用刨削工藝，刨削工作表面的表面粗糙度按輪廓算術平均偏差Ra值應不大于5um

8、應經過穩定性處理和去磁。鑄鐵平板的整體規格最大為4米×8米，大于此規格可以多塊拼接，使用磨損后，可以重新修刮恢復其精度，可用涂色法檢驗零件平面度，具有準確、直觀、方便的優點。在經過刮研的鑄鐵平板上推動表座、工件比較順暢，無發澀感覺，方便了測量，保證了測量準確度。
